研究開発主導・高信頼性シナリオ対応

自社開発ストレージ製品＋ ワンストップ・エンタープライズストレージ

JH Semiconductorは、エンタープライズストレージと高性能メモリを中核に、エンタープライズSSD、DDR4/DDR5サーバーメモリ、AIサーバーを展開しています。製品開発、システム適合、信頼性検証を一体化し、コア部品からシステム一式までの製品と納入サービスを提供。人工知能、データセンター、クラウドコンピューティング、産業用途に向けて、高性能・高信頼性のストレージおよびコンピューティング基盤を構築します。

研究開発の方向性を見る製品
300+
件の特許（出願中含む）
12
コア技術分野
PCIe 5.0/6.0
製品ロードマップ
スクロール
事業概観

半導体製品の全工程対応力

顧客ニーズ分析から製品納品まで、フラッシュメモリコントローラ設計、ダイ分析、先進パッケージング、ファームウェア開発、高効率テストに至る一貫した技術チェーンを網羅

事業プロセス
STEP 01

顧客ニーズ・市場分析

顧客のユースケースを深く理解し、市場動向と技術トレンドを分析して製品仕様を定義します

STEP 02

設計・研究開発

フラッシュメモリコントローラICの設計、ファームウェアアルゴリズム開発、製品アーキテクチャ設計とシミュレーション検証

STEP 03

原材料調達・テープアウト

ストレージダイの選別調達、ファウンドリでのテープアウト、重要部材のサプライチェーン管理

STEP 04

パッケージング・テスト

先進パッケージング設計、信頼性試験、性能検証、歩留まり管理と品質保証

STEP 05

物流・納品

完成品の入庫、顧客環境での適合検証、技術サポートと継続的なサービス提供

コア技術力

研究開発の注力分野

エンタープライズストレージと半導体デバイスを中心に、4つのコア研究開発方向を展開

すべて見る

エンタープライズSSDの製品化

PCIe 4.0/5.0対応のU.2、E3.Sフォームファクタを中心に、性能・信頼性・ファームウェア管理に注力

SSDコントローラ・ファームウェアアルゴリズム

FTLマッピング、LDPC誤り訂正、電源断保護、ウェアレベリングなどのコア技術

AIサーバー向けストレージモジュール

AIトレーニング・推論・KVキャッシュ向けに、高帯域幅・低遅延のストレージソリューションを提供

アプリケーションエンジニアリング支援

FAEによる選定支援、BOM代替、シナリオ検証、故障解析・位置特定、納品サポート

技術ロードマップ

PCIe 5.0量産からPCIe 6.0先行開発、自社コントローラテープアウトからCXLメモリセマンティックストレージまで、段階的に技術の自立化を推進

2025

PCIe 5.0 SSD量産 + AIストレージモジュール

2026

PCIe 5.0 U.2/E3.Sエンタープライズ + CXL拡張

2027

PCIe 6.0先行開発 + 自社コントローラチップテープアウト

2028+

CXL 3.0メモリセマンティックストレージ + HBM4統合プラットフォーム

製品・サービス

製品センター

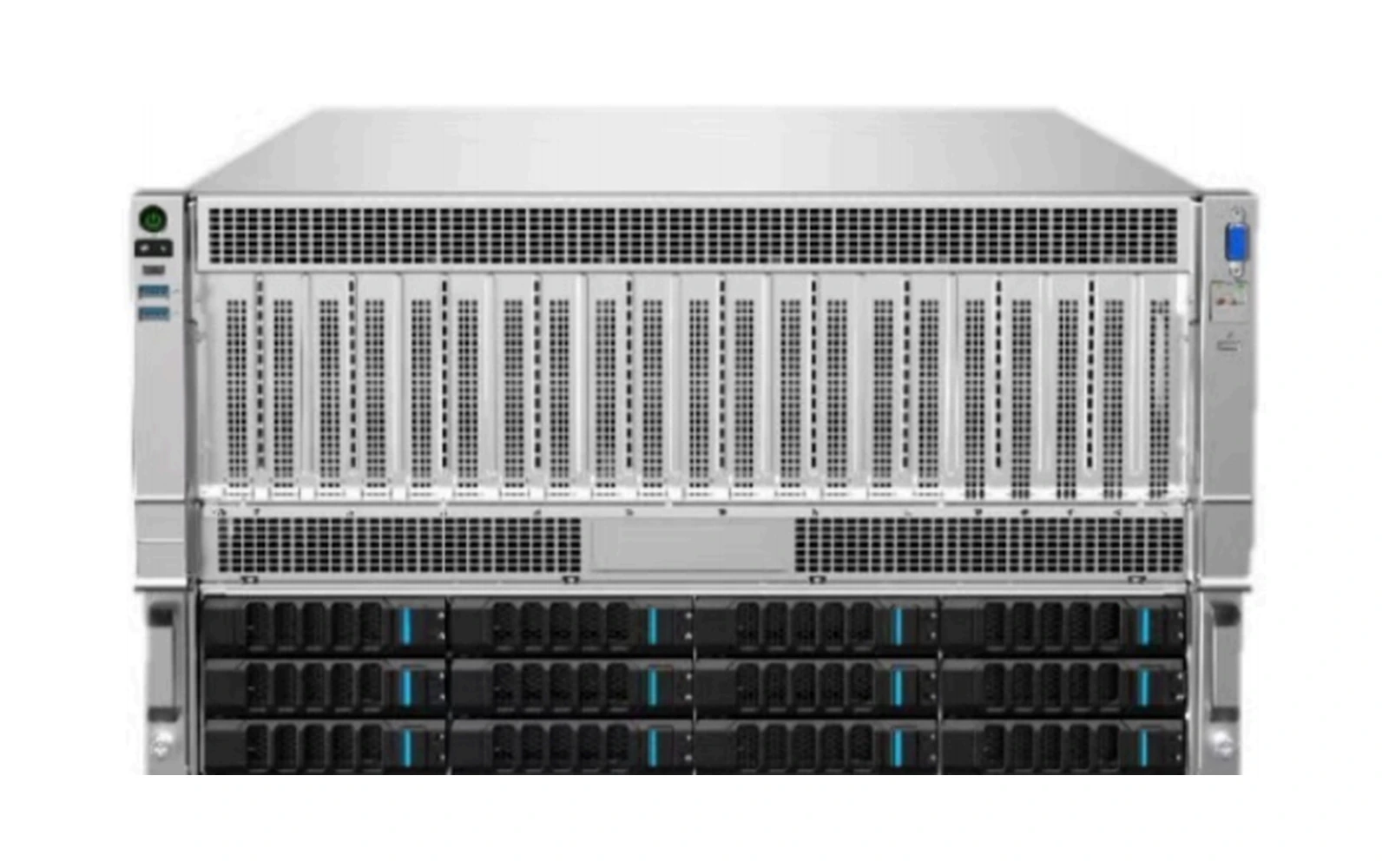

2.5インチSATA/U.2、E1.S、AICアクセラレータカード、M.2 NVMe SSD、SATA DOM、DDR4/DDR5サーバーメモリ、CXLメモリ拡張、さらにAIコンピューティングサーバーと推論ワークステーションを網羅

すべての製品
品質保証

テスト・検証能力

性能・信頼性・互換性・温度・消費電力を網羅する全方位の検証体制を構築

性能テスト

シーケンシャル/ランダム読み書き、混合負荷、レイテンシ

信頼性テスト

長時間ストレステスト、エージング、寿命評価

電源断保護

異常電源断時のデータ整合性検証

温度テスト

高低温試験、フル負荷時の温度上昇、放熱性能評価

互換性テスト

マザーボード/サーバー/OS/RAID/BIOSとの互換性検証

顧客シナリオ検証

データベース/AIトレーニング/仮想化環境での検証

技術的優位性

知的財産と技術成果

SSDコントローラアーキテクチャ、FTLアルゴリズム、LDPC誤り訂正、PCIe/NVMeプロトコル、NAND信頼性、電源断保護、AIストレージ、HBMパッケージング、CXLなどの分野で300件以上の特許を布局し、チップ設計からシステム応用までのフルスタック技術参入障壁を構築しています。

300+
特許（出願中含む）
12
技術分野
>18%
研究開発投資比率
知的財産の詳細を見る
技術革新
研究開発投資
>18%
活用シナリオ

ソリューション

4つのコアシナリオに向けて、デバイスからシステムまでの一貫したソリューションを提供

すべてのソリューション
オープンな連携

産学研連携

JH Semiconductorは大学・研究機関との共同研究開発に広く門戸を開いており、エンタープライズストレージ、ファームウェアアルゴリズム、AIストレージなどの分野で技術成果の実用化を共に推進しています。

共同研究開発

共同テーマ設定・成果共有

人材育成

インターンシップ拠点、産学連携

成果の実用化

技術の実装、製品インキュベーション

最新情報

ニュース・研究開発動向

すべてのニュース

よくある質問

JH Semiconductorの主な製品は何ですか？

エンタープライズSSD（2.5型SATA、U.2/U.3、E1.S、E3.S、AICカード、M.2 NVMe）、SATA DOM産業用ストレージ、DDR4/DDR5サーバーメモリとCXLメモリ拡張、そしてAIコンピューティングサーバーとAI推論ワークステーションです。

どのような用途向けの製品ですか？

AIの学習・推論、データセンターとクラウド、産業制御、新エネルギー・電力、車載電子、通信インフラなど、高い信頼性が求められる用途です。

見積もりやサンプルはどのように依頼できますか？

お問い合わせページからご依頼いただくか、info@jhsemiconductor.com までメールでご連絡ください。サンプル評価、小ロット、量産のいずれにも対応します。

OEM/ODMのカスタマイズに対応していますか？

はい。容量、周波数、電圧、動作温度範囲などをプラットフォームに合わせて調整でき、用途別テスト、システム適合、外観ブランディングにも対応します。

会社はどこにありますか？

JH Semiconductor（深圳）有限公司は、中国深圳市南山区粤海街道科技園社区科苑路16号東方科技大厦1206にあります。

製品ガイドはどこでダウンロードできますか？

ダウンロードセンターでエンタープライズSSD、サーバーメモリ、AIサーバーの製品ガイド（PDF）を提供しています。

技術提携や製品に関するお問い合わせをお待ちしています

製品に関するお問い合わせ、技術的なご相談、研究開発協力、サプライチェーン連携など、どのようなご要望でもお気軽にご連絡ください。
